隨著移動通信、物聯網、可穿戴設備等領域的飛速發展，對集成電路的性能和功耗提出了更為苛刻的要求。乘法器作為數字信號處理、圖像處理、人工智能加速器等核心運算單元中的關鍵部件，其功耗往往占據整個系統功耗的相當大比重。因此，研究與設計高性能、低功耗的乘法器，對于實現高效能的片上系統（SoC）和延長便攜式設備的電池續航時間具有至關重要的意義。

一、低功耗設計挑戰與設計層次

在深亞微米乃至納米工藝節點下，集成電路的功耗主要由動態功耗、靜態功耗和短路功耗三部分組成。對于乘法器這類頻繁進行數據運算的模塊，動態功耗是其功耗的主要來源。低功耗設計是一個系統工程，需要從系統架構、算法、電路結構乃至物理版圖等多個層面進行協同優化。

1. 系統與算法級：在最高抽象層次，可以通過選擇合適的算法來減少乘法操作的次數或復雜度。例如，采用分布式算法、Booth編碼算法等，可以從根本上減少部分積的生成數量，從而降低后續加法樹壓縮的規模和功耗。
2. 架構與RTL級：此層級的設計包括選擇適合的乘法器結構（如陣列乘法器、樹形乘法器）、采用門控時鐘技術、操作數隔離、動態電壓頻率調節（DVFS）等。門控時鐘可以精準地關閉乘法器在空閑周期內的時鐘網絡，消除不必要的時鐘翻轉功耗。
3. 電路與邏輯級：采用低功耗邏輯單元，如傳輸門邏輯、多米諾邏輯的優化變種，或者使用多閾值電壓（Multi-Vt）庫，在關鍵路徑使用低閾值電壓單元保證速度，在非關鍵路徑使用高閾值電壓單元降低漏電。優化晶體管尺寸（尺寸縮放）也是常用手段。

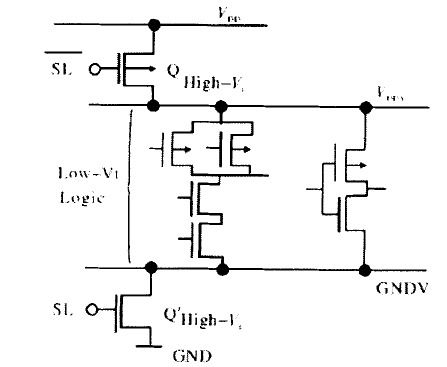

4. 物理版圖級：通過精細的布局布線，減少關鍵長互連線的電容，從而降低其翻轉功耗。采用電源門控技術，在乘法器長時間不工作時，可以切斷其電源供應，近乎消除靜態功耗。

二、關鍵實現技術與結構

1. Booth編碼算法：這是一種廣泛用于減少部分積數量的算法。通過將乘數重編碼為有符號數字，可以將連續“1”的序列轉換為更少的運算操作（如“+M, 0, -M”），典型情況下能將部分積數量減少近一半，顯著降低了部分積累加陣列的規模和功耗。改進的基-4 Booth編碼是其高效實現之一。

1. Wallace樹與壓縮樹結構：部分積生成后，需要將其壓縮求和。Wallace樹采用全加器（3:2壓縮器）和半加器以樹形結構快速壓縮部分積，其結構不規則但速度快。為了平衡速度與規整性，4-2壓縮器被廣泛用于構建規整的壓縮樹（如Dadda樹），它在保持高速的更利于自動布局布線，并能減少中間節點的開關活動性。

1. 近似計算技術：在允許一定計算誤差的應用場景（如圖像處理、機器學習推理），近似乘法器可以大幅降低功耗。通過截斷不重要的部分積、簡化壓縮樹結構或使用近似的加法器單元，可以在可接受的精度損失下，實現功耗和面積的顯著優化。

1. 異步電路設計：與全局同步時鐘驅動的電路不同，異步乘法器采用握手協議進行局部通信和數據傳遞。它消除了全局時鐘樹帶來的巨大功耗，并且僅在有數據活動時消耗能量，無空轉功耗。雖然設計復雜，但在極致低功耗場景下潛力巨大。

三、設計流程與權衡

設計一個低功耗乘法器并非單純追求功耗最低，而需要在功耗（Power）、性能（Performance）、面積（Area）和精度（Accuracy） 之間取得最佳平衡，即所謂的PPAA權衡。

設計流程通常從系統需求分析開始，確定所需的精度（如整型、浮點型、位寬）和性能指標（如最大工作頻率、吞吐率）。然后，在算法和架構層面進行探索，選擇合適的基礎算法和整體結構。接著，使用硬件描述語言（如Verilog/VHDL）進行RTL實現，并集成門控時鐘等低功耗設計意圖。之后，通過邏輯綜合工具，結合多閾值電壓庫和時鐘門控插入策略，生成門級網表。在物理實現階段，利用布局布線工具進行精細優化，并可能引入電源門控。需要通過仿真和功耗分析工具（如PrimeTime PX）在不同向量下進行嚴格的功耗驗證。

四、未來展望

面向低功耗乘法器的設計將面臨工藝持續微縮帶來的量子效應、漏電問題加劇以及新興計算范式的挑戰。一方面，新器件（如FinFET, GAA FET）和新材料為電路設計帶來了新的機遇；另一方面，存內計算、模擬計算等非馮·諾依曼架構試圖從根本上打破“內存墻”和功耗限制，將乘法運算與存儲結合，這為超低功耗乘加運算開辟了全新的技術路徑。面向特定領域（如AI）的定制化近似乘法器也將持續成為研究熱點。

集成電路中低功耗乘法器的設計與實現是一個多層級、多技術融合的復雜課題。工程師必須深入理解從算法到物理的整個設計鏈，靈活運用各種低功耗技術，才能在滿足嚴苛性能要求的打造出能效比卓越的運算核心單元，推動電子系統向著更智能、更綠色的方向發展。
